Museumsinsel – James-Simon-Galerie

Bau des neuen Eingangsgebäudes der Nationalgalerie

  • Standort:
    Berlin-Mitte
  • Zeitraum:
    2012 - 2014
  • Dimensionen:
    • Grundfläche ca. 500m² (Baufeld gesamt: 2.800 m²)
    • Länge ca. 70m, Breite ca. 5,50m - 7,50m
    • Baugrubentiefe 7,50m unter Wasserspiegel des Kupfergrabens
https:wwwigt berlindemediajames simon galerie 2
https:wwwigt berlindemediajames simon galerie 1
https:wwwigt berlindemediajames simon galerie 3
https:wwwigt berlindemediajames simon galerie 4
https:wwwigt berlindemediajames simon galerie 5

Projektbeschreibung

  • Bau des neuen Eingangsgebäudes der Nationalgalerie

Leistungsumfang

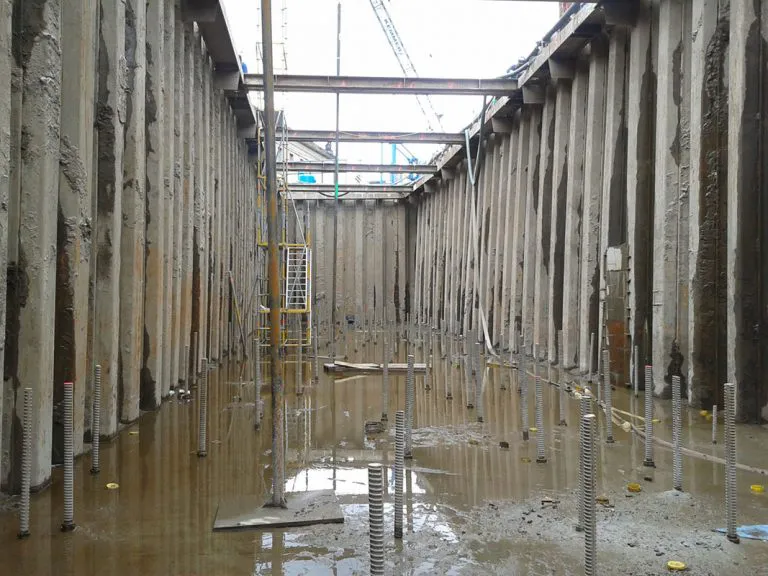

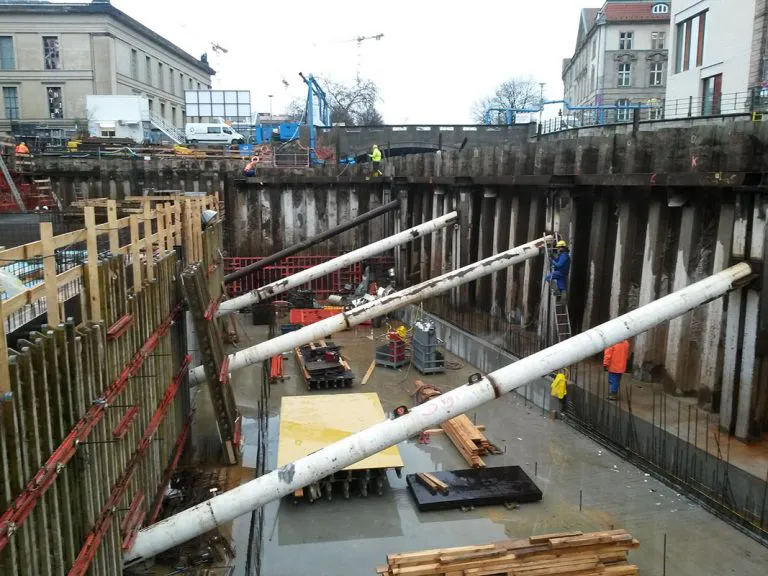

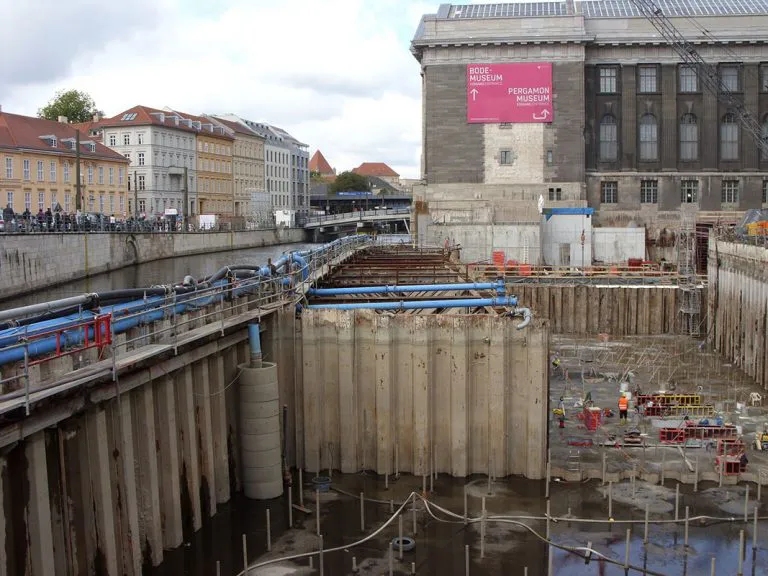

  • Planung der Aussteifung eines bestehenden Spundwandkastens mit Stahlfachwerk und Mikropfählen

Besonderheiten

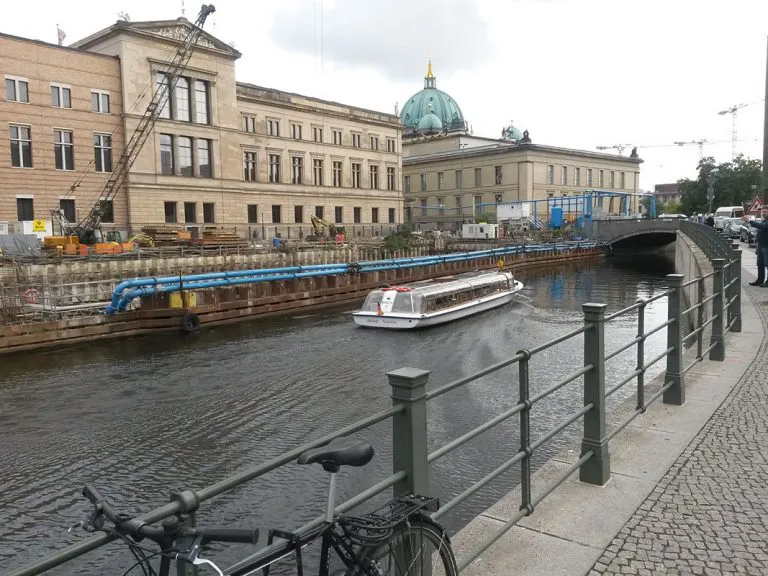

  • Die Planung erfolgte unter schwierigen Randbedingungen wie weicher Baugrund (Torf/Mudde), uneingeschränkter Gewährleistung der Schiffbarkeit des Kupfergrabens (Schiffsanprall gegen den Spundwandkastem), Anpassung der Aussteifungsrahmen an die vorhandenen Gründungspfähle sowie Berücksichtigung der großen Spundwandverformungen von bis zu 70cm gegenüber dem Kopf- und dem Fußpunkt der Aussteifung.
  • Bei der Planung wurden mehrere Bau- und Belastungszustände untersucht. Aufgrund der Randbedingungen musste jeder Aussteifungsrahmen gesondert geplant werden.
